ER toebehoren

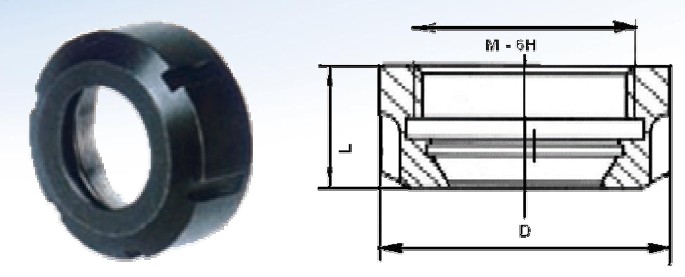

Model
D
L
M
ER11-A
19
11,3
M14 x 0,75
ER16-A
28
17,5
M22 x 1,5
ER20 - UM
35
19,0
M25 x 1,5
ER25 - UM
42
20,0
M32 x 1,5
ER32 - UM
50
22,5
M40 x 1,5

Het aanbrengen van de spantang in de spanmoer gebeurt onder een hoek van 30 graden  (zie de afbeeldingen)
De spantang wordt als het ware in de spanmoer geklickt.  Schroef de spanmoer met de spanmoer op de spantanghouder.
Plaats nu de frees, boor of een ander rond materiaal in de spantang en draai de moer vast.

                  plaatsen van de spantang                                              verwijderen van de spantang

ER Spantangen moeten correct worden aangedraait. Velen denken dat de spanmoer vaster dan vast moet worden aangedraaid niets is minder waar.
Het onbenullig vast draaien van de spanmoer zal inwerkelijkheid de spankracht verminderen en nauwkeurigheid verminderen.
Tevens zal de spantang vervormd worden en de levensduur (spantangen gaan niet voor altijd mee)  behoorlijk verkorten worden.

Draai de spanmoer NOOIT op de spantanghouder als de spantang niet goed in de spanmoer zit gemonteerd.
